ФСТХ-UNEOS01
1 Внедрение продукции

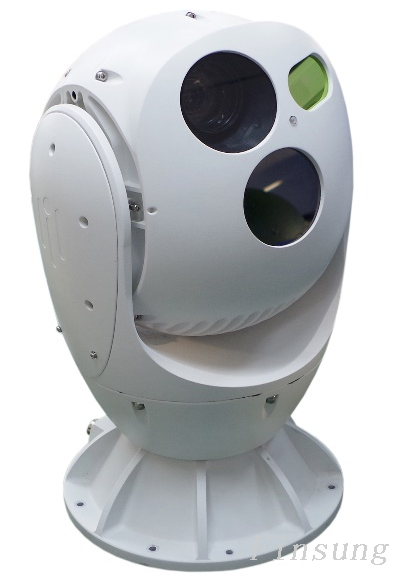

Электрооптический проигрыватель модели FSTH-UNEOS01 разработан независимо компанией Fanshuang Technology . Это комплексная электрооптическая система обнаружения и слежения, специально разработанная для обеспечения безопасности на малых высотах в ключевых местах, таких как военные базы, ядерные и биохимические объекты, пограничная и прибрежная оборона, конференц-центры, офисные здания, тюрьмы и аэропорты. Система включает в себя мультиспектральные модули обнаружения, включая камеры видимого света высокой четкости, охлаждаемые/неохлаждаемые тепловизионные устройства и лазерные осветители. Они в сочетании с интеллектуальными модулями обнаружения и отслеживания целей позволяют эффективно обнаруживать, отслеживать, идентифицировать и обеспечивать раннее предупреждение о малых и средних вертолетах и беспилотных летательных аппаратах потребительского класса.
Электрооптический поворотный стол может использоваться независимо или интегрироваться с радиолокационным оборудованием, устройствами обнаружения пассивного спектра и оборудованием радиопомех для формирования автоматической системы защиты от дронов. Она обеспечивает безопасность критически важных зон на малых высотах, эффективно действуя как днем, так и ночью, в любых погодных условиях.
l Высокая скорость вращения: система имеет скорость вращения до 80° в секунду и ускорение до 100° в секунду в квадрате. Он обеспечивает быстрый запуск и остановку, а также плавную работу, облегчая захват и отслеживание быстродвижущихся целей.
l Широкий охват: благодаря диапазону поворота по азимуту от 0° до 360° и диапазону поворота по углу места от -35° до +90° система обеспечивает плавное обнаружение и полный охват без каких-либо слепых зон.
l Высокая точность управления: оснащен точным угловым энкодером и высокоточной системой сервоуправления с замкнутым контуром, точность позиционирования лучше 0,02 °. Высокопроизводительный блок обработки изображений в сочетании с высокоточным механизмом управления фокусировкой обеспечивает точную автоматическую фокусировку.
l Превосходная производительность отслеживания: система использует различные усовершенствованные алгоритмы обнаружения и отслеживания целей в своем модуле автоматического сопровождения, дополненные высокоточным сервоприводом, обеспечивающим стабильное отслеживание целей даже во время быстрого движения и изменения направления.
l Высокий уровень интеллекта: он поддерживает такие функции, как обнаружение вторжения в цель, обнаружение движения и обнаружение аномального поведения, а также предлагает классификацию и распознавание целей, оповещения о горячих точках, связь с радаром и позиционирование с 3D-зумом. Эти функции значительно повышают уровень автоматизации, интеллекта и информатизации системы.
l Высокая адаптируемость к окружающей среде. Изготовленная из высокопрочного алюминиевого сплава и оснащенная двухслойной технологией защиты внутренних и внешних компонентов, система обеспечивает защиту IP66 от дождя, пыли, коррозии и электромагнитных помех, что делает ее подходящей для длительного использования в суровых внешних условиях.
Элемент | ФСТХ-UNEOS01 | |
Видимый свет | Датчик | 1/2,8-дюймовый CMOS-сенсор |
Разрешение | 1920×1080 | |
Освещение | Цвет: 0,02 люкс @ (F1.2, АРУ ВКЛ), черно-белый: 0,002 люкс @ (F1.2, АРУ ВКЛ) | |
Объектив | Объектив высокой четкости 8–320 мм, моторизованный зум, ручная/автоматическая фокусировка | |
Формат видео | ЛВДС/Х.264/Х.265 | |
Улучшение изображения | Поддерживает широкий динамический диапазон, сильное подавление света, электронную стабилизацию изображения, цифровое шумоподавление, автоматический баланс белого и т. д. | |
Защита от запотевания | Поддерживает оптическое/электронное двойное устранение запотевания | |
Термальный | Рабочий диапазон | Для ，расстояния обнаружения цели 0,3 м * 0,3 м ≥ 1000 м ，, расстояние отслеживания ≥ 500 м ，, расстояние идентификации ≥ 150 м |
Детектор | Неохлаждаемая матрица в фокальной плоскости на основе оксида ванадия (VOx) | |
Разрешение | 640×512 | |
Чувствительная полоса | Длинноволновое инфракрасное излучение 8 мкм ~ 14 мкм | |
Объектив | Непрерывный зум 25–75 мм | |
NETD | ≤30мк ( при 25 ℃ F1,0 ) | |
Формат видео | ЛВДС/Х.264/Х.265 | |
Управление объективом | Моторизованный зум, ручная/автоматическая фокусировка | |
Калибровка | Автоматическая/ручная/фоновая калибровка | |
Полярность | Горячий черный/горячий белый и 16 псевдоцветовых палитр | |
Настройка изображения | Поддерживает яркость, контрастность, гамма-коррекцию и другие настройки параметров. | |
Цифровой зум | 1×–8× цифровой зум, поддержка глобального синхронного отображения | |
Оповещение о горячих точках | Поддерживать | |
Сильная защита источника тепла | Поддерживать | |
Управление состоянием системы | Поддерживает запись и запрос основного индекса работоспособности; Температура детектора, температура окружающей среды, предельная температура, совокупное время работы, счетчик включений/выключений, счетчик затворов | |
Лазерное освещение | Власть | 5 Вт |
Длина волны | 808 нм±5 нм | |
Лазерная линза | Лазерная линза f30-Ф30 | |
Гомогенизация пучка | Группа линз высокой четкости GHT-II Технология супергомогенизации, однородность луча лучше 92% | |
Сервоуправление | Технология цифрового пошагового управления углом освещения DSS, поддерживает автоматическое управление согласованием поля зрения видимого света | |
Управление освещением | Фотоэлектрический автоматический/принудительное включение/выключение | |
Поворотный сервопривод | Внешняя структура | Сферический, две оси и две рамы |
Окно просмотра | Двойные/множественные окна обзора | |
Диапазон вращения | Горизонтальное непрерывное вращение на 360°, угол наклона от -35° до +90°. | |
Концевой выключатель | Шаг с функцией мягкого ограничения, программируемый | |
Настройка нулевого положения | Поддерживает настройку нулевых точек по горизонтали и тангажу. | |
Скорость вращения | Горизонтальная скорость от 0,01°/с до 80°/с, скорость тангажа от 0,01°/с до 60°/с. | |
Ускорение | Ускорение ≥ 100°/с² | |
Точность позиционирования | Лучше, чем 0,02° | |
Предустановленное положение | Не менее 255 пресетов | |
Сканирование пути | Поддерживает перемещение по заданной точке, линейное сканирование, сканирование яблочной кожуры; регулируемая скорость сканирования | |
Активная защита | Двойная защита фильтра питания, резервная конструкция с двухрежимным источником питания переменного/постоянного тока, внутренняя конструкция автоматического контроля температуры, защита от перенапряжения от ударов молнии и защита проигрывателя от застревания. | |
Режим вождения | Использование прямого привода моментного двигателя, высокоскоростной пуск и остановка, плавное и плавное отслеживание рычажного механизма с помощью радара. | |
Отслеживание | Метод отслеживания | Отслеживание встроенного аппаратного обеспечения или отслеживание внутреннего программного обеспечения (опционально) |
Режим отслеживания | Ручное и автоматическое отслеживание, поддержка радиолокационной связи. | |
Переключение видео | Цифровое отслеживание переключения видимого света высокой четкости/цифрового инфракрасного видео | |
Функция отслеживания | Встроенные несколько алгоритмов отслеживания, поддержка обнаружения нескольких целей, автоматический захват, краткая обработка окклюзии и т. д. | |
Интеллектуальная аналитика (опционально) | Метод реализации | Встроенный модуль интеллектуального анализа или программное обеспечение для внутреннего анализа |
Обнаружение аномального поведения | Поддерживает обнаружение вторжений в регион, обнаружение трансграничного вторжения, обнаружение движения, обнаружение круиза, а также обнаружение празднования, обнаружение агрегации, обнаружение задержки и обнаружение обратного движения. | |
Распознавание классификации | Поддерживает классификационное распознавание целей, таких как люди, транспортные средства, дроны и т. д. (требуется помощь клиента с набором данных) | |
Экологическая адаптивность | Рабочая температура | от -40°С до +60°С |
Влажность | <95% относительной влажности – Влажность: | |
Защита от перенапряжения | Питание 4000В, видеосигнал связи 2000В. | |
Устойчивость к плесени | Соответствует требованиям GJB150.10A-2009 для испытаний пресс-форм. | |
Сопротивление ветра | Рабочая скорость ветра: 8 баллов, безопасная скорость ветра: 12 баллов. | |
Устойчивость к соляному туману | Нормально работает в непрерывном тесте на солевой туман в течение 96 часов при pH от 6,5 до 7,2. | |
IP-скорость | IP66 | |
другие | Режим использования | Стационарная установка (обычный тип) / Установка на транспортном средстве (усиленный тип) |
Интерфейс | 1 сетевой интерфейс RJ45, 1 интерфейс источника питания 24 В постоянного тока | |
Протокол связи | Поддерживает TCP/IP, HTTP, RTP, RTSP, PPPoE, DNS, FTP; поддерживает сетевые протоколы, такие как ONVIF 2.0, GB28181 | |
Обнаружение неисправностей | Поддерживает самотестирование при включении питания, запрос состояния и обратную связь по кодам неисправностей. | |
Передача данных | Функции обратной связи в режиме реального времени/запроса и позиционирования для угла обзора объектива, коэффициента масштабирования, значений ZOOM/FOCUS и угла панорамирования/наклона. | |
Источник питания | Поддерживает функции запроса/обратной связи и позиционирования в режиме реального времени по горизонтали и углам тангажа. | |
Общее энергопотребление | 220 В переменного тока ± 20%, 50 Гц | |
Общий вес | Максимальная потребляемая мощность: 500 Вт, стабильная потребляемая мощность: 150 Вт. | |
Dimensions | ≤18 кг (усиленный тип ≤20 кг) | |
Поддерживающие продукты | Ф280мм×В430мм (усиленный тип Ф280мм×В460мм) | |

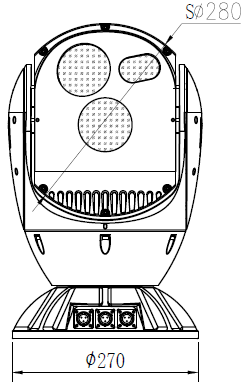

4 измерения

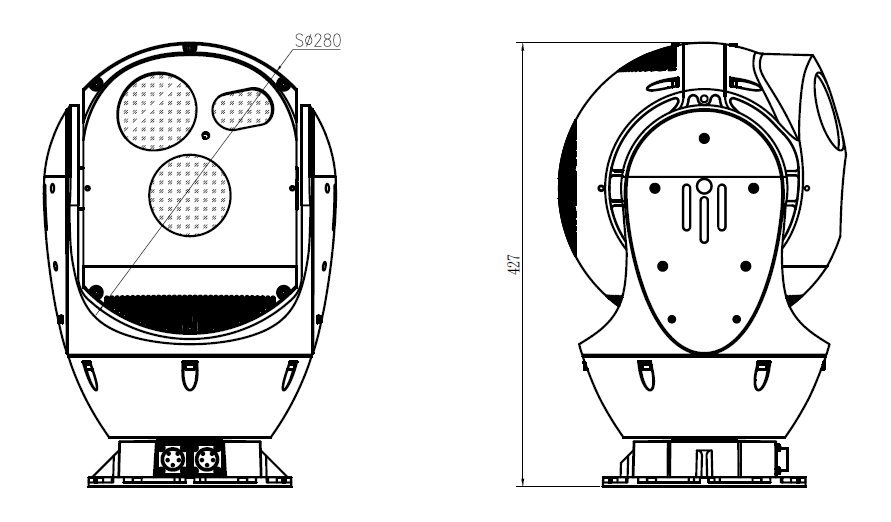

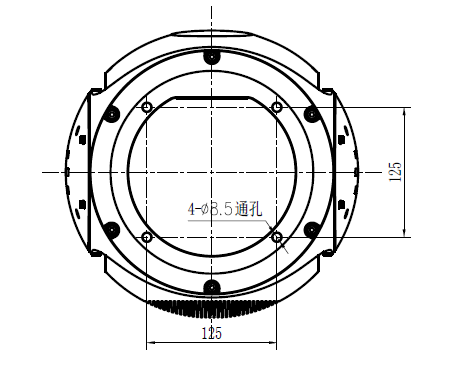

(Обычный тип) Размер

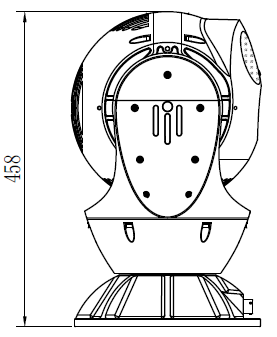

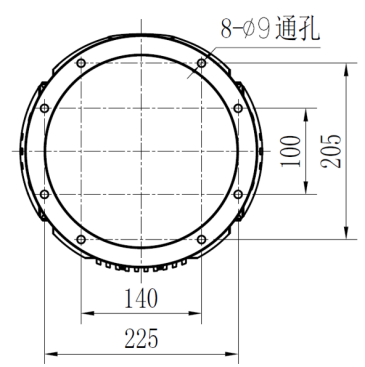

（усиленный тип）Размер

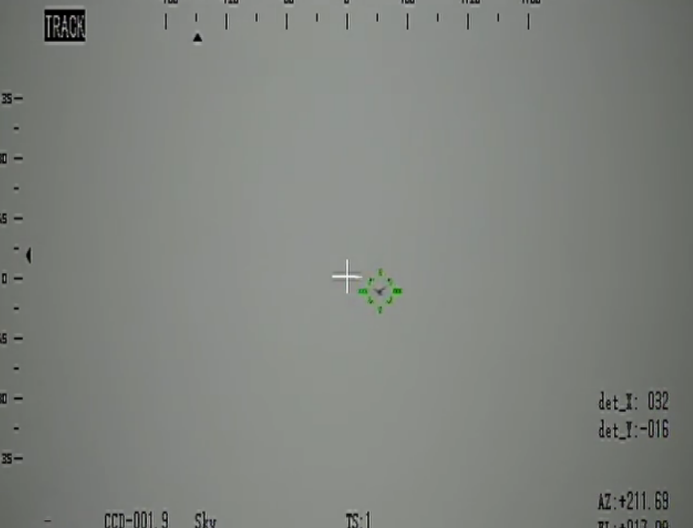

5. Случаи применения
В основном используется для обеспечения безопасности и защиты на малых высотах в ключевых местах, таких как военные базы, аэропорты, тюрьмы, атомная и химическая промышленность, пограничная и береговая оборона, конференц-центры, офисные здания, нефтяные месторождения и нефтебазы.
В последние годы типичные применения в военных и гражданских аэропортах включают:
Противодействие беспилотным авиационным системам (БУАС):
2019: Международный аэропорт Чэнду Шуанлю, безопасность парада в честь Национального дня
2020: Международный аэропорт Гонконга, Пекинский международный аэропорт Дасин
2021: БСУ Гражданской ПВО в Хэфэе, Защита от БПЛА к 100-летию КПК
2022: Поддержка безопасности CUAS на малой высоте для подразделения в Пекине, операции по борьбе с БПЛА в Гонконге BD.
2023: Азербайджанские автомобильные CUAS, операции по борьбе с БПЛА в Австралии BD

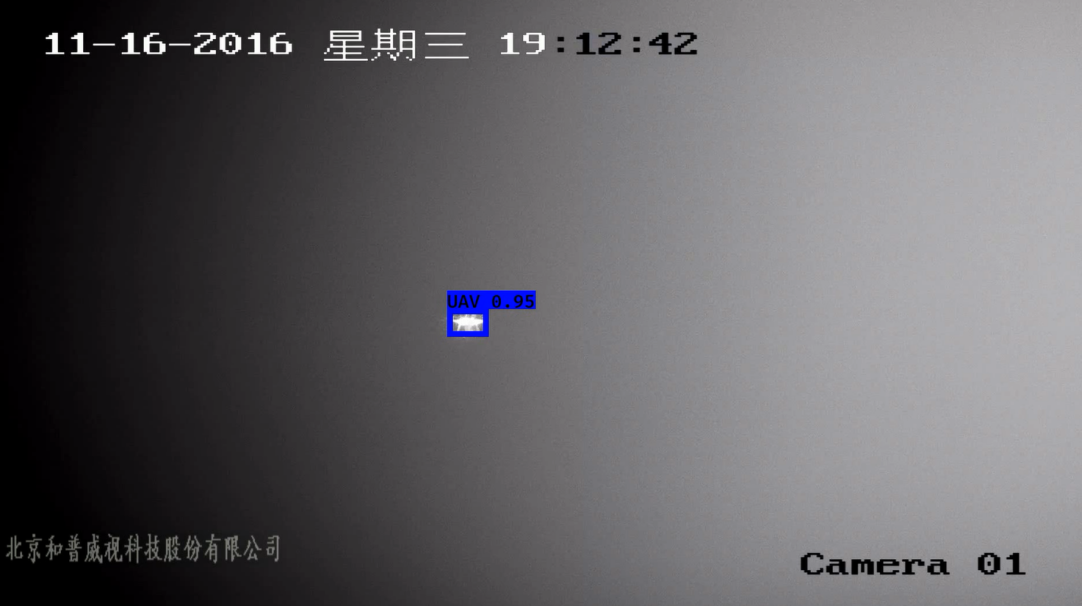

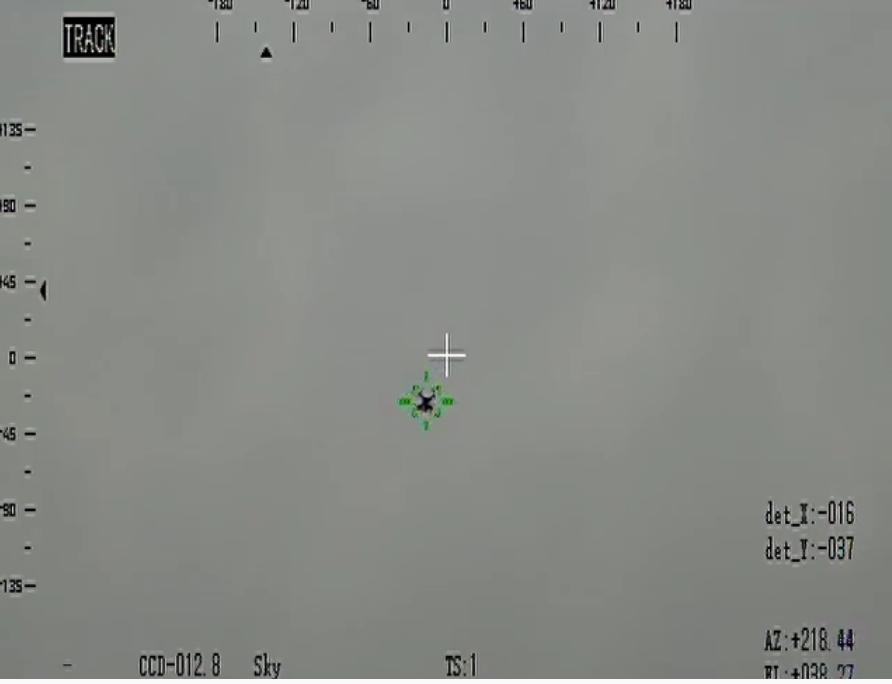

Управление дроном

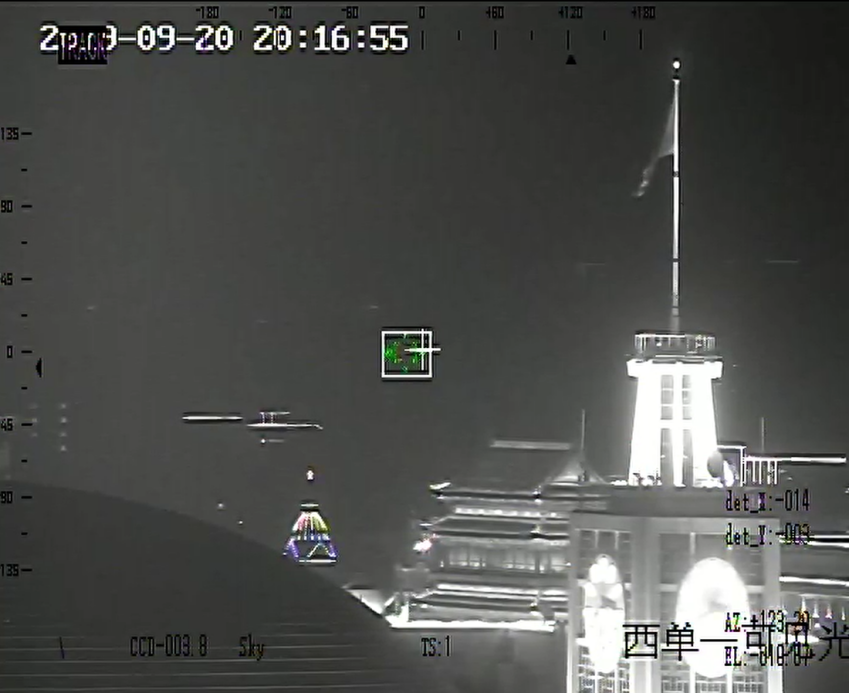

Тепловое отслеживание

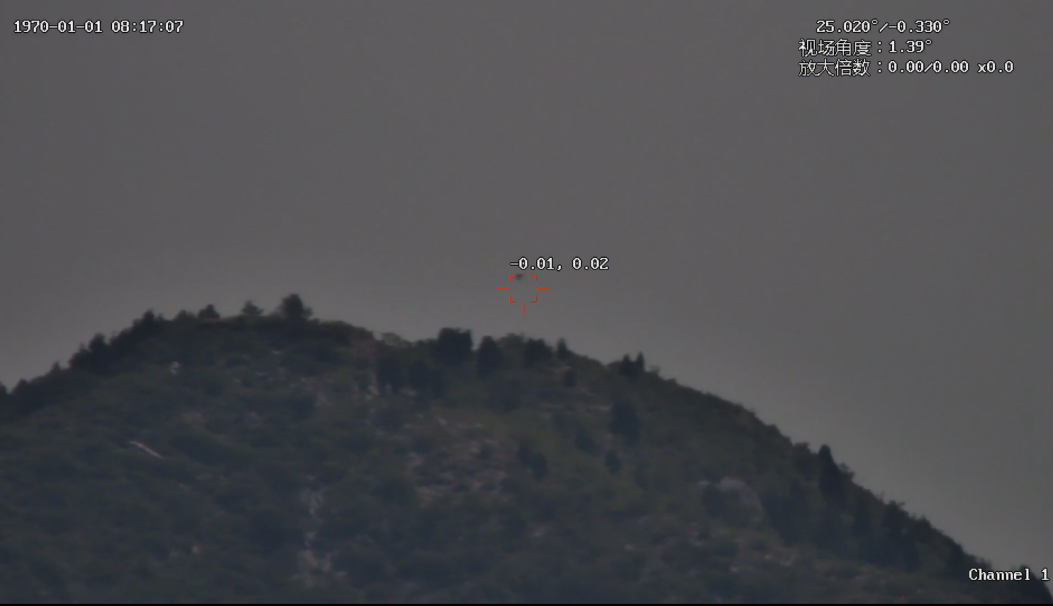

Отслеживание дронов в Национальный день

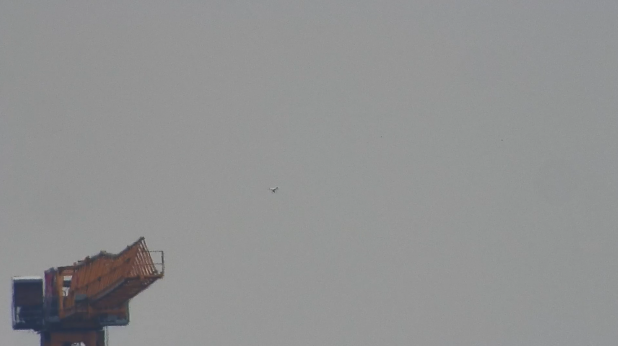

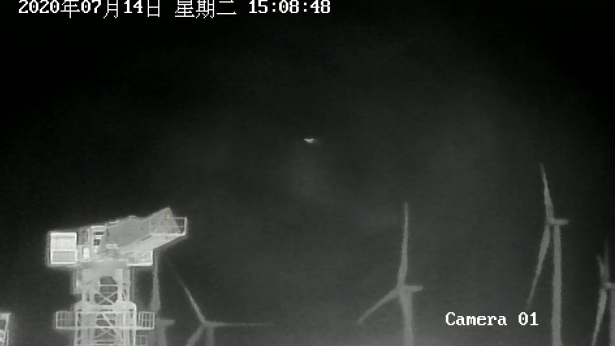

сложное фоновое отслеживание

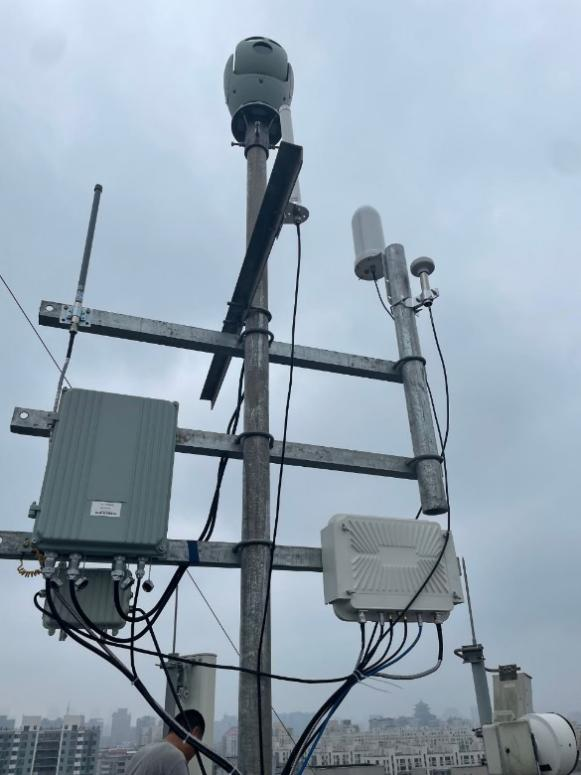

Дальний мониторинг дронов

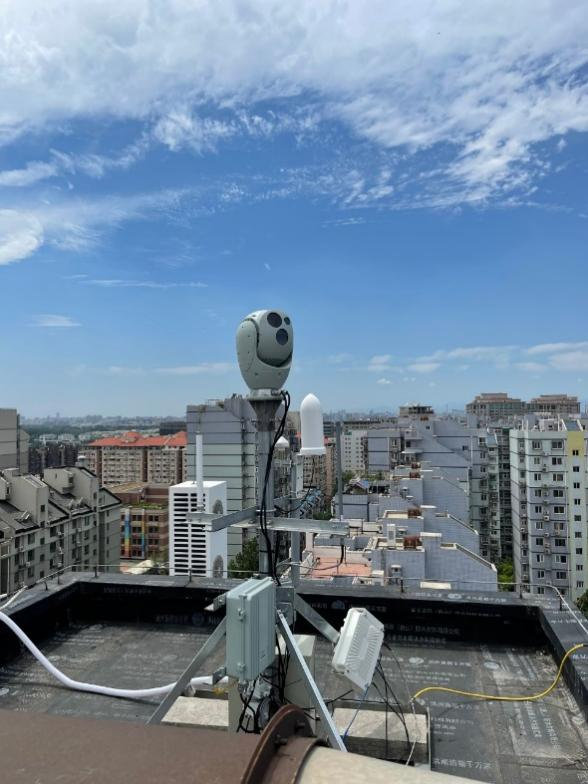

Защита на малой высоте во время мероприятий, посвященных Национальному дню.
Меры безопасности на праздновании 70-летия со дня основания партии
Автомобильная система борьбы с дронами в аэропорту

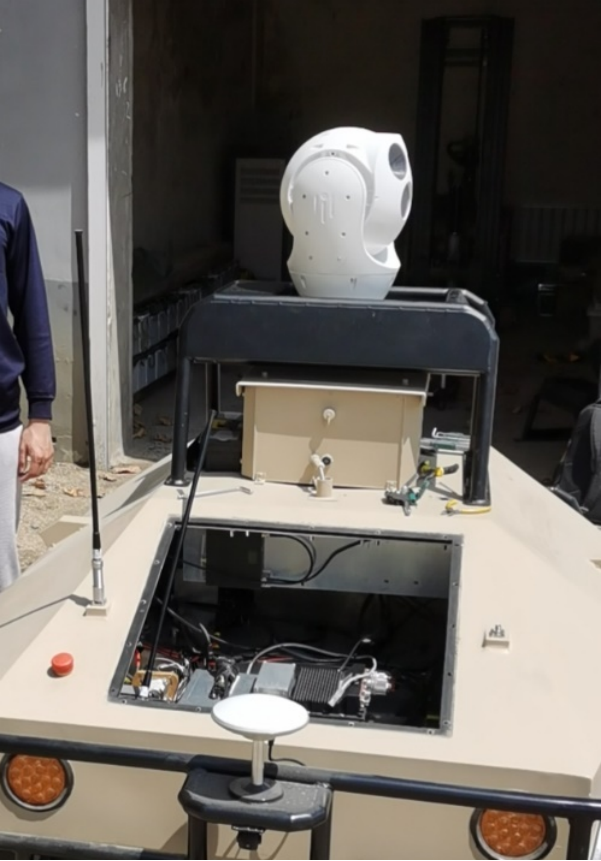

Автомобильная противодронная система
5 Состав системы
