ФСТХ-CCZ40
1. Знакомство с продуктом

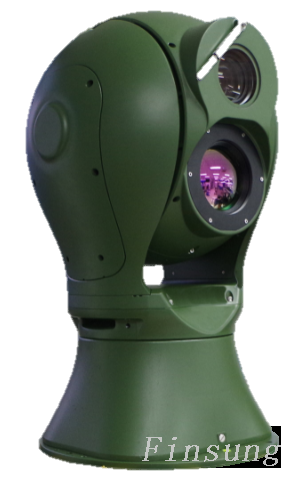

Камера FSTH-CCZ40, охлаждаемая двухдиапазонная электрооптическая турель, представляет собой электрооптическую систему обнаружения на большом расстоянии, независимо разработанную и спроектированную компанией Fanshuang Technology . Он объединяет камеры видимого света высокой четкости, неохлаждаемые тепловизоры и другие многоспектральные модули обнаружения, тем самым обеспечивая такие функции, как обнаружение, определение местоположения, отслеживание, идентификация и отслеживание целей в любых погодных условиях и в любое время. Его можно широко использовать в ключевых областях и целях, таких как защита границ, военные базы, аэропорты, порты, а также ядерные и биохимические объекты для обеспечения комплексной безопасности.
Этот продукт имеет сферическую форму, устойчив к сильному ветру, имеет низкую вибрацию, стабильное и четкое изображение. Верхняя и нижняя конструкция разъемного типа позволяет осуществлять независимую упаковку и транспортировку, распределяя вес всей машины, что значительно повышает транспортабельность продукта в условиях сложной местности. Модульная конструкция позволяет гибко настраивать каналы обнаружения и оптические конфигурации в соответствии с требованиями заказчика, тем самым удовлетворяя потребности в обнаружении, идентификации и распознавании в различных погодных условиях, таких как темнота, туман, дождь и снег. Благодаря интегрированной технологии литья под давлением и обработки конструкция получается жесткой, легкой и хорошо герметизированной. Шаровая камера, заполненная азотом, имеет уровень защиты IP67, что обеспечивает надежную работу в суровых внешних условиях в течение длительного времени.
2. Особенности продукта
- Высокая грузоподъемность: возможность размещения камер видимого света с большим увеличением и тепловизоров с большой апертурой для наблюдения за целями на большом расстоянии.
- Широкий спектр обнаружения: объединяет видимый свет высокой четкости и длинноволновое тепловидение. Дополнительные преимущества двухдиапазонного обнаружения, комбинированного активного и пассивного обнаружения, а также конвергенции обработки объединения данных из нескольких источников позволяют обнаруживать цели в любое время суток и в любую погоду, обеспечивая комплексный мониторинг.
- Высокая скорость поворота: скорость вращения до 80°/с и ускорение до 100°/с², что позволяет быстро захватывать и отслеживать движущиеся цели с быстрым запуском и остановкой.
- Широкое покрытие: диапазон горизонтального вращения от 0° до 360° и диапазон вертикального вращения от -90° до +90°, обеспечивая полное покрытие без слепых зон.
- Высокая точность управления: используются прецизионные угловые энкодеры в сочетании с высокоточными системами сервоуправления с замкнутым контуром, обеспечивая точность позиционирования до 0,02 °. Оснащен высокопроизводительным блоком обработки изображений и высокоточным механизмом управления фокусировкой, обеспечивающим точную автоматическую фокусировку.
- Превосходная производительность отслеживания: включает в себя различные усовершенствованные алгоритмы захвата и отслеживания целей, разработанные с модулем автоматического отслеживания, дополненные высокоточным сервоуправлением, обеспечивающие стабильное отслеживание с точностью отслеживания ± 0,5 мрад во время быстрого полета и процессов изменения направления.
- Высокая степень интеллекта: благодаря собственному программному обеспечению управления сервером легко реализует такие функции, как сигнализация горячих точек, сигнализация о вторжении в зону, сигнализация о пересечении границ, отслеживание целей, идентификация малых целей на большом расстоянии, связь с радаром, панорамная сшивка и позиционирование с 3D-зумом, что значительно повышает беспилотный, автоматический и информатизированный уровень системы.
- Несколько резервных защит: внутренний контроль температуры и направленные промышленные размораживатели повышают надежность системы.
- Высокая адаптация к окружающей среде: герметичная шариковая камера, заполненная азотом, имеет степень защиты IP67, высокоэффективное антикоррозийное покрытие на внешней оболочке и выбор разъемов с высокой коррозионной стойкостью, что обеспечивает долгосрочную стабильную работу продукта в суровых внешних условиях.
Элемент | ФСТХ-CCZ40 |
Рабочее расстояние | Для мишени для дронов размером 0,3*0,3 м. ， видимое расстояние отслеживания ≥4,00 0м , определение расстояния ≥ 3000 м, ，тепловое расстояние отслеживания ≥ 3000 м , ，определение расстояния ≥ 1500 м |
Термальный | 1. Детектор: MCT-детектор с охлаждаемой решеткой в фокальной плоскости (FPA). 2. Длина волны: 3,7 ~ 4.8мкм . 3. NETD (разница температур в эквиваленте шума): 20 мК. 4. Объектив: 22 ~ 450 мм. 5. Управление объективом: электрический зум; ручная/автоматическая фокусировка, адаптивный алгоритм активной фокусировки 3A, поддерживает несколько режимов срабатывания, точный и высокоскоростной; Режим 3CAM с оптической структурой AS+DOE, высоким коэффициентом пропускания инфракрасного излучения, отсутствием расфокусировки или отклонения оси при масштабировании 6. Полярность псевдоцвета: 16 псевдоцветных изображений, две полярности: термический черный/горячий белый. 7. Параметры изображения: автоматическая регулировка усиления AGC, яркость, регулировка контрастности. 8. Защита от бликов: обеспечивает устойчивость к солнечному свету. 9. Детекторная решетка: 640×512. |
Видимый | 1. Тип датчика: CMOS с задней подсветкой и сверхнизким уровнем освещенности. 2. Минимальная освещенность: Цвет: 0,0005 люкс; Черно-белый: 0,0001 люкс; 0Люкс (ЖЕЛЕЗО) 3. Объектив: 11 ~ 860 мм, миллионный электрический зум высокой четкости; ручная/автоматическая фокусировка, адаптивный алгоритм активной фокусировки 3A 4. Обработка изображений: поддерживает баланс белого, электронный затвор, накопление кадров, компенсацию задней засветки, подавление бликов, цифровое шумоподавление 2D/3D, электронную стабилизацию изображения, широкий динамический диапазон. 5. Разрешение изображения: 1080P (1920x1080) 6. Поддерживает проникновение электронного тумана, проникновение оптического тумана. 7. Интеллектуальный анализ: поддерживает обнаружение вторжений, обнаружение пересечения линий, обнаружение зоны входа/выхода, обнаружение движения, обнаружение задержки. |
Сервопривод Turnta bl e | 1. Структура: сферическая, многомерная поверхность произвольной формы, низкая ветроустойчивость, сильная защита от тряски, выдерживает до 12 сильных ветров. 2. Двухосная двухрамная конструкция, верхняя и нижняя разделенная конструкция, могут быть независимо упакованы для транспортировки, быстрая сборка. 3. Окна: двойные/тройные окна, могут одновременно иметь 2/3 типа сенсорных лент, со встроенными дворниками. 4. Горизонтальный диапазон: непрерывное вращение N×360°, механическая блокировка после сбоя питания. 5. Диапазон шага: -90 ° ~ +90 ° , с функцией мягкого ограничения, программируемый. 6. Скорость вращения: по горизонтали 0,01 °～ 80° /с, по шагу 0,01 °～ 60° /с. 7. Ускорение: горизонтальное 100°/с2, тангаж 100°/с2. 8. Адаптация скорости: интеллектуальная функция регулирования скорости, поддержка адаптивной функции скорости фокусного расстояния объектива. 9. Режим привода: используется высокомоментный синхронный двигатель с постоянными магнитами из редкоземельных металлов, прямой привод, быстрый запуск/остановка. 10. Точность позиционирования: лучше 0,02°. 11. Время позиционирования: менее 4 с. 12. Настройка нулевой точки: поддерживает настройку нулевой точки по горизонтали и шагу. 13. Предустановленный круиз: 256, поддерживает круизный маршрут. 14. Часы: предустановка/круизное сканирование. 15. Защита двигателя: защита от остановки поворотного стола, высокая надежность. |
Электрические интерфейсы | 1. Сетевой интерфейс: 1 x RJ45, адаптивный 10/100 Base-T. 2. Сетевые протоколы: поддерживает сетевые протоколы HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP; поддерживает протоколы ONVIF и GB28181 3. Вторичная разработка: предоставляет бесплатный SDK, простой в использовании или удобный для вторичной разработки. 4. Физический интерфейс: водонепроницаемая авиационная вилка из сплава. |
Потребляемая мощность | 1. Источник питания: оснащен сверхшироким адаптером входного питания, напряжение от 90 В до 305 В переменного тока преобразуется в 48 В постоянного тока. 2. Потребляемая мощность: максимальная потребляемая мощность проигрывателя ≤ 500 Вт, стабильная потребляемая мощность ≤ 150 Вт. |
Экологическая адаптивность | 1. Рабочая температура: от -40°C до +60°C. 2. Температура хранения: от -45°C до +70°C. 3. Влажность: <90% относительной влажности. 4. Молниезащита: интерфейсные цепи имеют встроенную защиту от перенапряжения, выдерживают напряжение до 6000 В. 5. Устойчивость к солевому туману: никаких изменений не наблюдается после непрерывного распыления в течение 96 часов при pH 6,5-7,2. 6. Уровень защиты: герметичность сферической камеры соответствует стандарту IP67. |
Размер и вес | Размер : Ф480мм×В825мм Вес : ≤85 кг |

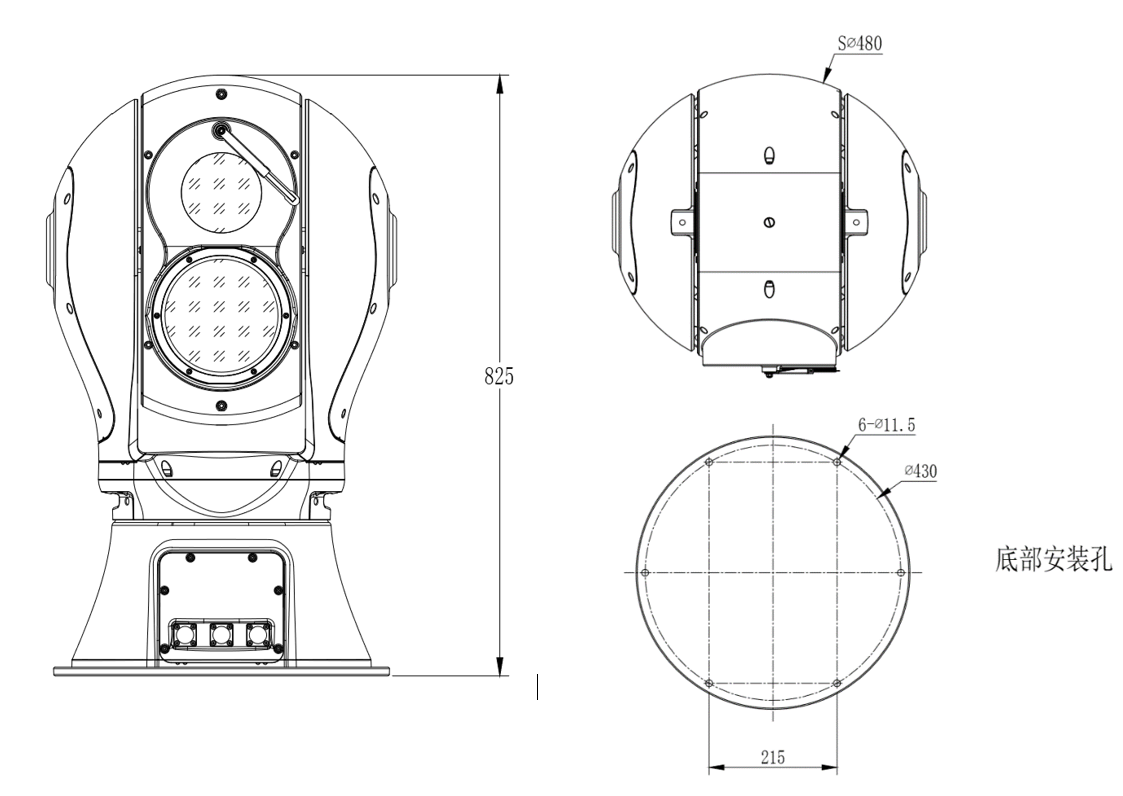

4. Диаграмма размеров
5. Случаи применения
В основном используется для обеспечения безопасности и защиты на малых высотах в ключевых местах, таких как военные базы, аэропорты, тюрьмы, атомная и химическая промышленность, пограничная и береговая оборона, конференц-центры, офисные здания, нефтяные месторождения и нефтебазы.
В последние годы типичные применения в военных и гражданских аэропортах включают:
Противодействие беспилотным авиационным системам (БУАС):
2019: Международный аэропорт Чэнду Шуанлю, безопасность парада в честь Национального дня
2020: Международный аэропорт Гонконга, Пекинский международный аэропорт Дасин
2021: БСУ Гражданской ПВО в Хэфэе, Защита от БПЛА к 100-летию КПК
2022: Поддержка безопасности CUAS на малой высоте для подразделения в Пекине, операции по борьбе с БПЛА в Гонконге BD.
2023: Азербайджанские автомобильные CUAS, операции по борьбе с БПЛА в Австралии BD
распознавание и отслеживание видимого света и тепловидения
Мультиротор, отслеживание распознавания неподвижного крыла, обзорный дисплей
сложное распознавание фона, отслеживание
идентификация птиц, отслеживание
Проект по борьбе с БПЛА в аэропорту
Проект фиксированной точки наблюдения против БПЛА
Автомобильная противодронная система
Проект по борьбе с дронами на военном аэродроме
Геодезические и картографические исследования, обнаружение и отслеживание дронов
Платформа управления
