ФСТХ-02C
1.1 Краткое введение
РЛС 02С представляет собой импульсную доплеровскую трехкоординатную радиолокационную станцию с машинным азимутальным сканированием и шагомерно-фазовым сканированием, в основном используемую для обнаружения и локализации маловысотных самолетов.Радар может точно определять пространственное положение цели и оснащен электрооптической системой, которая может быть каскадно дополнена средствами противодействия, такими как помехи, лазерное оружие и навигационные ложные цели.

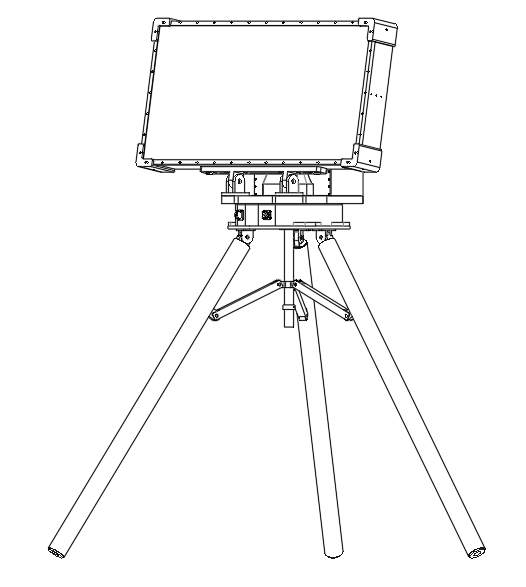

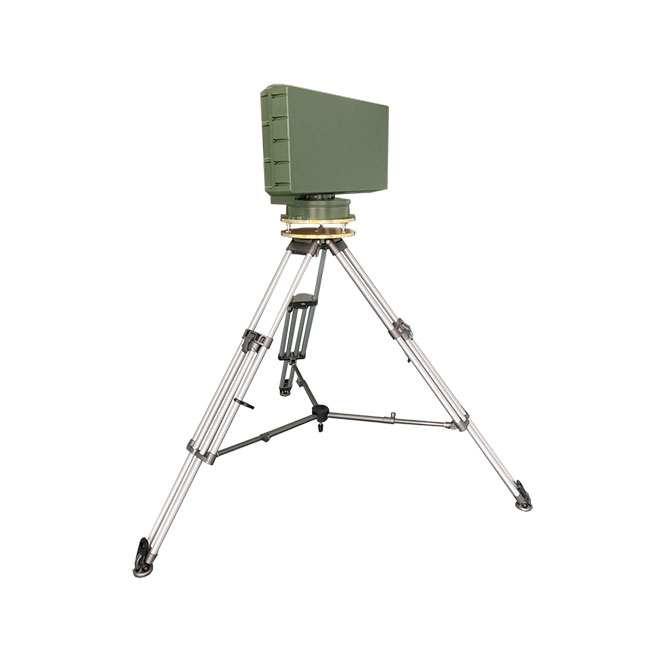

1.2 Внешний вид продукта
1.3 Технические индикаторы
1.3.1 Основные технические индикаторы
1) Радарный диапазон: X-диапазон (9–10,2 ГГц);
2) Расстояние обнаружения (коэффициент ложной тревоги: 10-6, вероятность обнаружения: 90%,).
≥10 км (типичная цель: DJI Phantom 4) (скорость передачи данных: 6S)
≥8 км (типичная цель: DJI Phantom 4) (скорость передачи данных: 3S);
3) Минимальная скорость обнаруживаемых целей: 1м/с;
4) Слепая зона ближнего действия: ≤150 м.
5) Целевая емкость: ≥200;
6) Диапазон покрытия:
Азимут: 0°~ 360°;
Угол наклона: 0°~30°;
7) Точность (среднеквадратичное значение):
Азимут: ≤0,5°;
Угол наклона: ≤0,5°;
Расстояние: ≤10 м;
8) Протокол связи: UDP;
9) Средняя потребляемая мощность всей машины: ≤ 400 Вт;
10) Средняя мощность излучения: 64 Вт, максимальная мощность излучения: 320 Вт;
11) Источник питания: 220 В переменного тока/50 Гц;
12) Внешний размер: ≤990мм×450мм×650мм (Д×Ш×В);
13) Общий вес (без штатива и дождевика): ≤66 кг.
1.3.2 Адаптивность к окружающей среде
1) Рабочая температура: -40℃～+60℃;
2) Температура хранения: -50℃～+65℃;
3) Степень защиты: IP65;
4) Среднее время безотказной работы: 5000 ч.
